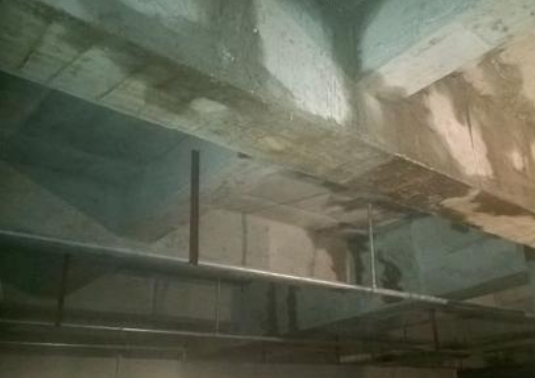

1、确定修补方案
堵漏前必须停止现场调查，摸清混凝土施工质量，剖析渗漏水的原因，查清裂痕发作的部位及裂痕的宽度、长度、深度和贯串状况，并理解雨季和雨季的漏水状况，测量漏水的流量与流速等，通过充沛调查，正确拟定修补方案，做好各项准备任务。
2、灌浆孔的设计和布孔
灌浆孔的布孔有骑缝和斜孔两种形式，依据实际状况和需要加以选择，必要时两者并用。
（1） 灌浆孔的设计：灌浆孔的位置，应使孔和漏水裂痕孔隙相交，并选在漏水量大处。
（2） 布孔原则：注浆孔眼的位置和数量，需依据不同漏水状况停止合理安排，以导出漏水为目的，在集中漏水处布孔，裂痕大，水流量大，则孔距大，缝小则孔距小。
3、材料性能特点
聚氨酯疾速堵漏胶是遇水即反响，由于水参与了反响，浆液不会被水稀释冲走，这是其他灌浆材料所不具有的优点；浆液在压力作用下，灌入混凝土裂痕，同时向裂痕周围渗透，当遇水时又发作反响，发泡收缩，形成二次渗透，持续渗入混凝土缝隙，终形成网状构造，成为密度小、含水的弹性体，有良好的 适应变形才能，止水性好。
4、打孔可视施工条件
采用手工和机械办法，一般是手工打孔和机械打孔并用。
5、 灌浆是整个化学灌浆的中心环节，须待一切准备任务完成后停止。
灌浆前必须有组织地停止分工，固定岗位，尤其需要有专职熟练的人员停止操作。
（1） 灌浆前对整个系统停止片面的反省，在灌浆机具运转正常，管路疏通的状况下，方可灌浆。
（2） 关于垂直缝一般自下而上灌浆，水平裂痕由一端向另一端或从中间向中间灌浆；对集中漏水应先对漏水量大的孔洞停止灌浆。
6、反省灌浆设备和管路运转状况
反省固结浆嘴的强度，疏通裂痕，进一步选好灌浆参数〈如凝胶时间、灌浆压力和配浆量等〉。
7、完毕灌浆
在压力比较稳定的状况下，再持续灌1-2分钟既可完毕灌浆，装配管路准备清洗。
8、封孔
经反省无渗水现象时，卸下灌浆头，用水泥砂浆等材料将孔补平抹光。
堵漏原则：
“因地制宜，按需选材，综合治理”的原则。按照防水设防等级、用途、治理修复时机等因素和具体工程渗漏水的类型、部位、范围、原因、程度以及所处的环境条件，提出针对性的治理措施和相应修复材料，确定修复方案。
采用压力灌注聚氨酯堵漏剂等化学浆液，通过渗水缝隙进入渗漏部位填充、封堵周边的迎水面和背水面，全面封堵被破坏防水层的缝隙，通过聚氨酯堵漏剂，遇水可分散、乳化、交联、膨胀、固化的特点，实现以水止水的堵漏目的。
防水施工是门技术活，一个极小的疏忽都可能造成无法挽回的损失。防水涂料作为主要材料之一，在施工过程中偶尔会遇到防水层开裂的情况，那是什么原因导致防水层开裂和渗漏？
导致防水层开裂和渗漏的原因分析
（1）基础不均匀沉降和挠度差引起的接缝变形位移，导致防水层开裂渗漏。
（2）受荷载作用使屋面板发生挠曲等变形，造成接缝发生位移导致防水层发生开裂和渗漏。
（3）混凝土内部吸附水或游离水分的蒸发，使混凝土引起物理方面的干湿变形位移，导致防水层开裂和渗漏。如混凝土配合设计比例不当，水灰比过大时，多余的水在混凝土硬化过程中，逐渐蒸发形成许多空隙和相互连贯的毛细管网，而成为屋面的渗水通道；另外过多的水分在砂石骨料表面，形成一层游离的水，相互之间也会形成毛细通道，在干燥作用下，毛细孔中的水逸出产生毛细压力，使混凝土出现’毛细收缩’状态的干缩现象，导致表面开裂。
（4）刚性屋面长期暴露于大气中，在长时间的日晒雨淋作用下，混凝土面面层会发生碳化现象，导致防水层起壳、起砂，引起渗漏。
施工质量不好，容易导致屋面开裂和渗漏
（1）施工时混凝土振捣不密实，收光、压光不好以及早期干燥脱水、后期养护不当，降低了混凝土结构的密实性和防水抗渗能力，导致屋面渗漏。
（2）施工时，气温过低或过高导致混凝土刚性防水屋面渗漏或开裂。当气温过低时，混凝土长度增长缓慢，在负温度时，混凝土受冻，导致其强度降低和内部组织结构破坏或冻裂，失去防水效果，导致渗漏；当温度过高时，在烈日暴晒下施工，会使混凝土的水分蒸发过快，出现干缩裂缝而导致渗漏。
（3）防水层未按设计要求找坡或找坡不正确，造成局部积水，在积水部位容易渗漏。
（4）混凝土防水屋面刚度大，与基层协调变形能力差，当防水层过薄时，由于基层变动，引起防水层开裂，产生裂缝，导致渗漏。
（5）变形缝防水构造、伸出屋面管道防水构造、泛水构造、分割缝防水构造、水落口防水等屋面细部构造处理不符合规范要求，导致屋面渗漏；另外，由于女儿墙、山墙与屋面板的变形不一致，若其交接处细部构造处理不当，也容易在交接部位开裂，形成渗漏。
（6）如果施工中不重视屋面嵌缝这一基本工序，嵌缝前，缝中的浮砂、石屑等夹物未清除干净，致使嵌缝不密实，导致屋面渗漏；另外，嵌缝材料的粘结性、柔韧性和抗老化能力差，不能适应防水层变形而产生裂缝。
