聚合物水泥（JS）防水涂料，是以优质改性聚合物乳液和水泥为主要原料,添加多种助剂、填充料经科学加工制得的双组分水性防水涂料。
具有良好的物理性能、施工性能和环保性能。
适用于卫生间、厨房、楼地面、阳台、非外露屋面的防水、防潮。
材料解析
NO.1
问题描述：涂膜干得慢、难固化。
原因分析：配料多加水、多加粉料，涂膜过厚，涂膜分层。
预防措施：按产品使用规定配料，多次薄涂。
补救措施：等待干燥。
NO.2

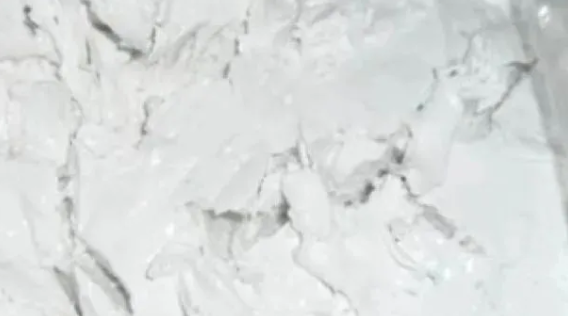

问题描述：涂料结块
原因分析：水泥的成膜固化是通过水分挥发和水泥水化实现的。配好的JS防水涂料即使是密封保存，也不能阻止水泥的水化反应，时间一久就会结块。
预防措施：材料搅匀后在1h内用完。
补救措施：无法使用
NO.3
问题描述：立面流挂
原因分析：外掺水过量，一次涂膜过厚，施工时风大。
预防措施：按照产品规定加水，多次薄涂，避免在大风天施工。
补救措施：按规定配料继续涂覆以达到规定厚度，或进行后续施工覆盖。
案例：
某工地投诉JS防水涂料立面涂刷流挂严重，到现场做样板后发现并无明显流挂。在现场施工时，用辊筒蘸料以后一直在一条线上来回滚刷，然后再次蘸料，在另外一条线上滚刷，最终的涂刷厚度比较厚，导致出现泪点。
施工时，辊筒左右移动涂刷并在一定区域内横向轻扫后，泪点现象可基本避免。
NO.4
问题描述：首次涂刷后出现针孔
原因分析：基层过于干燥，涂料涂覆后水分迅速渗入基层，基层空隙内的空气被排出，使涂膜出现针孔。
预防措施：涂刷前充分润湿基面，材料可适当多加水调稀，第一层薄涂打底。
补救措施：后续施工可覆盖。
NO.5
问题描述：涂膜与基层粘结不牢易脱落。
原因分析：基面有浮尘或者基层强度低，基层条件差。
预防措施：注意基层养护，基层清理至无浮尘、无油污、无明水后施工。
补救措施：若情况严重，需将涂膜铲除，修补基层后重新施工。
JS施工要点总结
JS防水涂料施工可大致分为“基层处理、细部结构处理、防水层施工、检查验收”四步。
NO.1 基层处理
基层清理：确保基层无油污、无灰尘、无杂物、无明水。
基层修补：低洼处用砂浆找平，松动部位、凸起部位先剔平整，再用砂浆找平。
基层润湿：间隔5min洒水两遍。
NO.2 细部结构处理
嵌填密封材料：地漏和管道周边嵌填密封材料。
圆弧处理：阴角和管根处做圆弧处理。
附加层：地漏、管道周边、阴阳角部位做胎体增强处理。
NO.3 防水层施工
配料：按照配比要求进行配料，搅拌要充分，均匀无结块。
薄涂打底：第一遍施工可多加水，将材料调稀，薄涂打底，不得漏涂，一般为0.2～0.3mm，涂层完全固化后进行下道涂覆。
后续涂覆：两道涂覆间隔8h，涂刷方向应交叉。每次涂膜不宜过厚，0.5～0.8mm，最终厚度不小于1.5mm，建议涂3遍。
NO.4 检查验收
表观检查：是否达到规定厚度，有无气孔、脱落、分层、裂纹等缺陷，并修补。
闭水试验：涂膜固化72h后进行闭水试验。蓄水24h以上，水位高于最高点2cm，不渗漏则合格，验收合格后及时做保护层。
HN-3527丙烯酸弹性防水乳液
l 产品特点
本品系丙烯酸酯和特殊功能单体共聚的阴离子型乳液。其涂膜具有良好的伸长性、回弹性、耐水性和良好的低温柔韧性，具有优异的水泥兼容性，优良的低温性能、延伸性及抗张强度，优异的耐水、耐碱及耐候性。
l 用途
可用于JS防水。
l 技术指标
外观
乳白色液体
固含量
53±1%
粘度
500-1000cps
PH值
7.5-9.0
玻璃化温度（Tg）
-27℃
最低成膜温度， ℃
0℃
l 包装、贮存及安全防护
1、本品采用200Kg/50Kg/25Kg包装或按顾客要求。
2、贮存及运输 ：
本品应存放于通风干燥的库房内，防止日光直射，储存和运输温度为5～30℃。本品保质期为六个月，过六个月后，经质量检测无变化，仍可继续使用。
3、安全防护：
水性乳液，无毒不燃，如溅到眼睛中，应立即用大量的清水冲洗。
