武汉各种屋面施工大全，防水卷材、防水涂膜屋面防水工程

一、相关术语

• 屋面工程：由防水、保温、隔热等构造层所组成房屋顶部的设计和施工。
• 隔汽层：阻止室内水蒸气渗透到保温层内的构造层。
• 保温层：减少屋面热交换作用的构造层。
• 防水层：能够隔绝水而不使水向建筑物内部渗透的构造层。
• 隔离层：消除相邻两种材料之间粘结力、机械咬合力、化学反应等不利影响的构造层。
• 保护层：对防水层或保温层起防护作用的构造层。
• 隔热层：减少太阳辐射热向室内传递的构造层。
• 复合防水层：由彼此相容的卷材和涂料组合而成的防水层。
• 附加层：在易渗漏及易破损部位设置的卷材或涂膜加强层。
• 防水垫层：设置在瓦材或金属板材下面，起防水、防潮作用的构造层。
• 持钉层：能够握裹固定钉的瓦屋面构造层。
• 相容性：相邻两种材料之间互不产生有害的物理和化学作用的性能。
• 倒置式屋面：保温层在防水层之上的屋面。

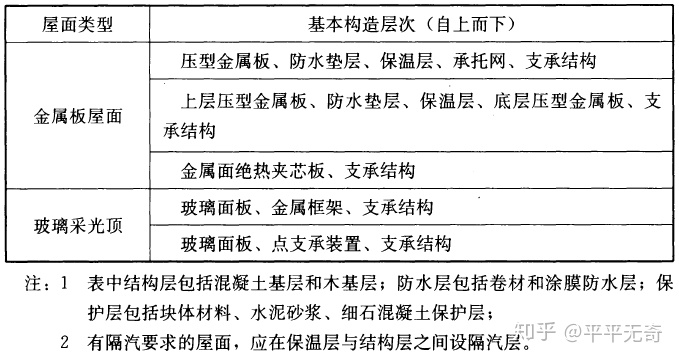

二、屋面的基本构造层次

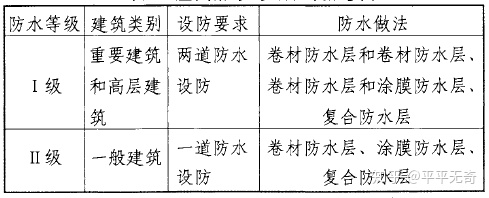

三、防水设防等级

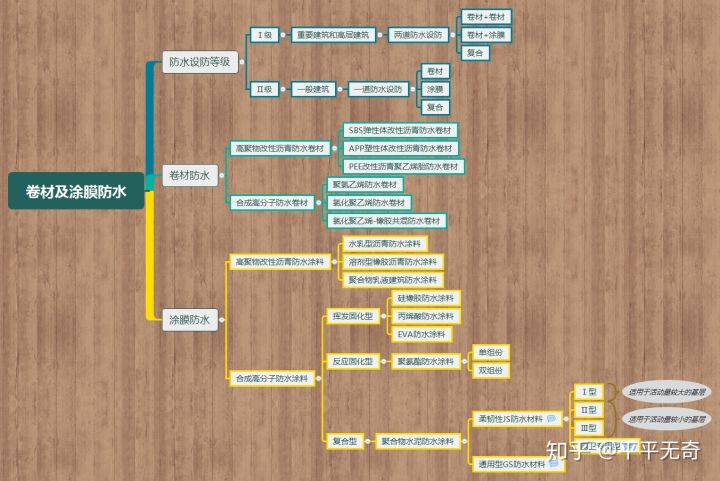

四、卷材及涂膜防水

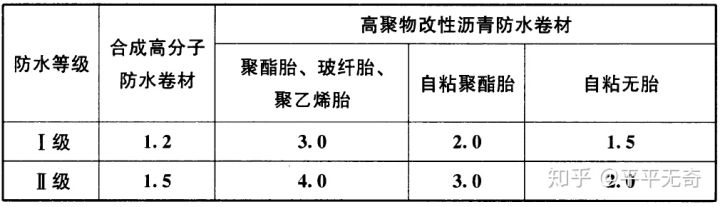

1、防水卷材

高分子防水卷材

高聚物改性沥青防水卷材

SBS 卷材为弹性体改性沥青防水卷材
APP 卷材为塑性体改性沥青防水卷材
PEE 卷材为改性沥青聚乙烯胎防水卷材

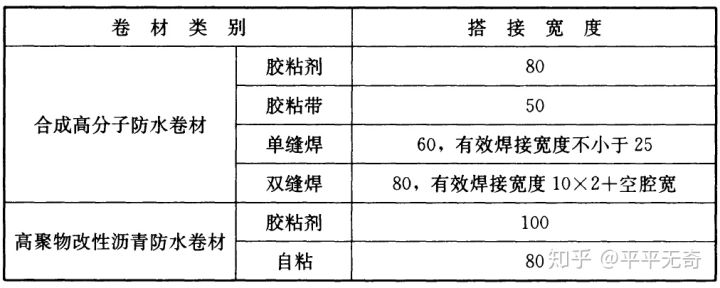

防水卷材接缝采用搭接缝

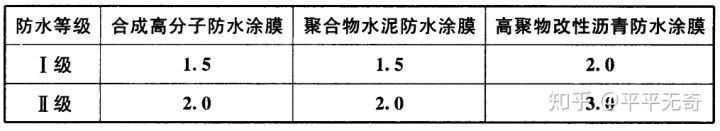

2、防水涂料

高分子防水涂料：

• 挥发固化型（硅橡胶防水涂料、丙烯酸防水涂料、EVA防水涂料等）
• 反应固化型（单组分聚氨酯防水涂料、双组分聚氨酯防水涂料、聚脲防水涂料等）

单组份：施工便捷，固含复量低，可喷可涂，气味较轻。
单组份：施工便捷，固含复量低，可喷可涂，气味较轻。
单组份适用于大面积工程，方便快捷，基面无大裂缝等地，成本较低。
双组份适用于屋面等中小工程，成本较高，可补微裂缝，也可以用于天沟等。

• 复合型（聚合物水泥防水涂料“JS”等）

高聚物改性沥青防水涂料

• 再生橡胶改性沥青防水涂料
• 水乳型氯丁橡胶沥青防水涂料
• SBS橡胶改性沥青防水涂料

几种防水涂料的区别

屋面坡度大于25%时，应选择成膜时间较短的涂料

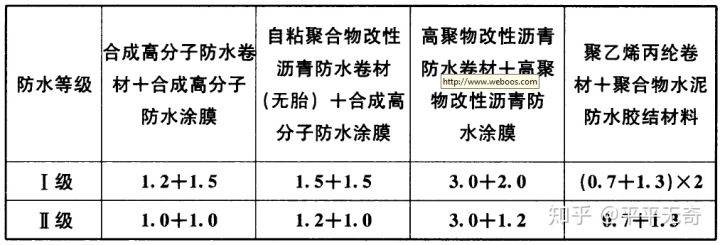

3、复合防水层

• 选用的防水卷材与防水涂料应相容；
• 防水涂膜宜设置在防水卷材的下面；
• 挥发固化型防水涂料不得作为防水卷材粘结材料使用；
• 水乳型或合成高分子类防水涂膜上面，不得采用热熔型防水卷材；
• 水乳型或水泥基类防水涂料，应待涂膜实干后在采用冷粘铺贴卷材。

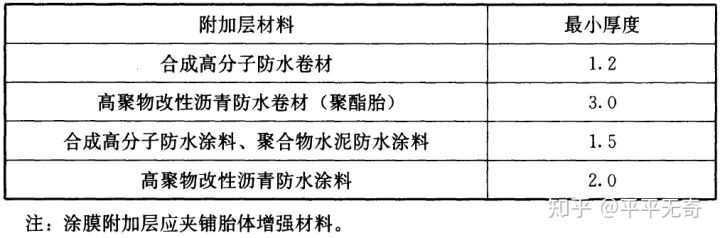

4、附加层

• 檐沟、天沟与屋面交接处、屋面平面与立面交接处，以及落水口、伸出屋面管道根部等部位，应设置卷材或涂膜附加层；
• 屋面找平层分格缝等部位，宜设置卷材空铺附加层，其空铺宽度不宜小于100mm。

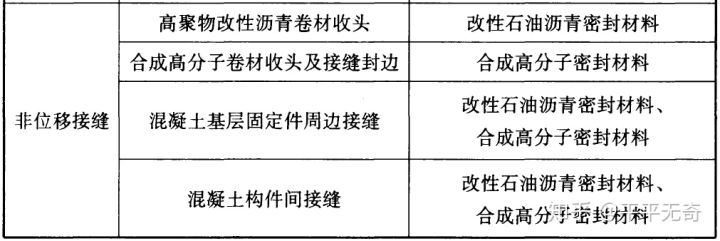

5、接缝密封防水设计

按密封材料的使用方式，分为位移接缝和非位移接缝。

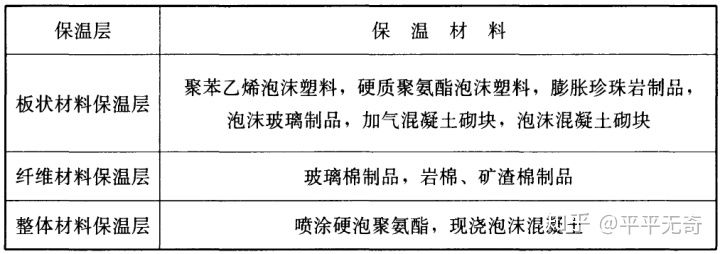

五、保温层和隔热层

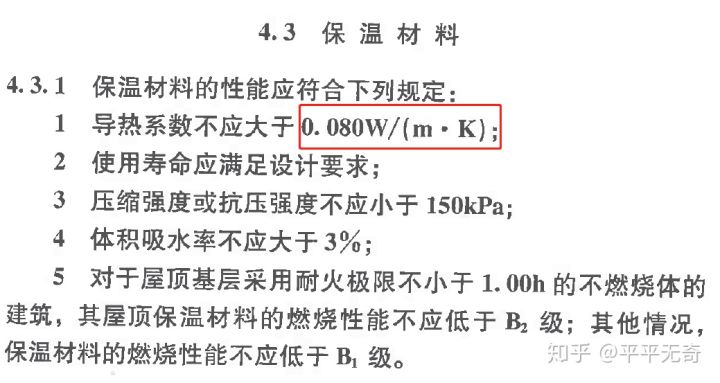

保温层应根据屋面所需传热系数或热阻选择轻质、高效的保温材料。

JGJ230-2010：

我国国家标准GB8624-2012 将建筑材料的燃烧性能分为以下几种等级。
A级： 不燃材料（制品）
B1级：难燃材料（制品）
B2级：可燃材料（制品）
B3级：易燃材料（制品）

六、保护层和隔离层

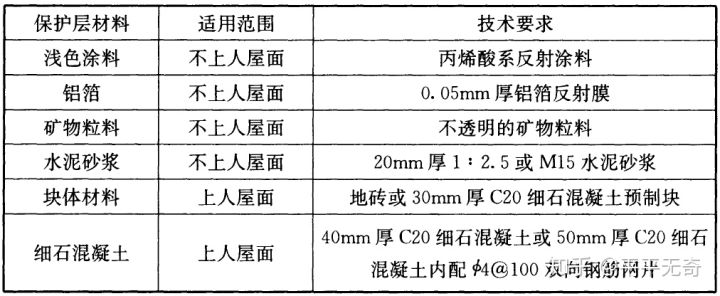

1、保护层

• 上人屋面保护层可采用块体材料、细石混凝土等材料；不上人屋面保护层可采用浅色涂料、铝宿、矿物粒料、水泥砂浆等材料。

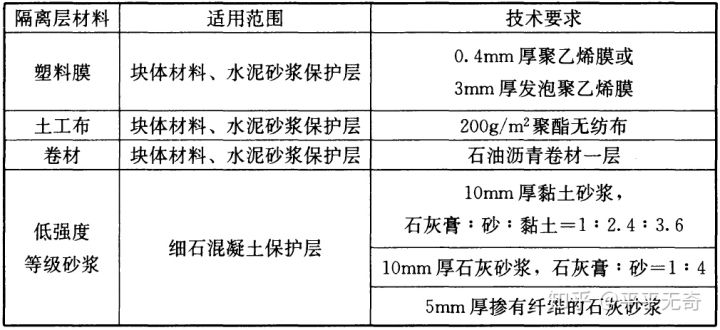

2、隔离层

块体材料、水泥砂浆、细石混凝土保护层与卷材、涂膜防水层之间，应设置隔离层。

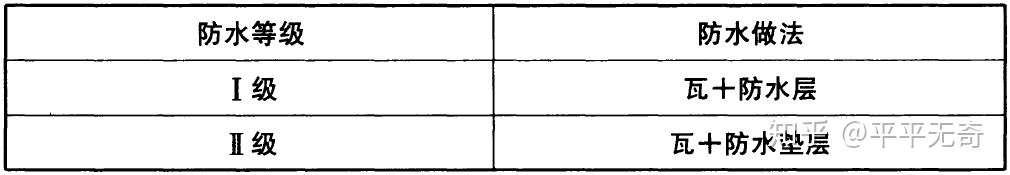

七、瓦屋面

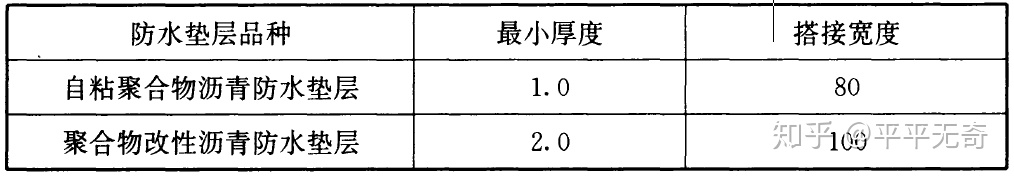

防水垫层宜采用自粘聚合物沥青防水垫层、聚合物改性沥青防水垫层。

• 持钉层为木板时，厚度不应小于20mm；
• 持钉层为人造板时，厚度不应小于16mm；
• 持钉层为细石混凝土时，厚度不应小于35mm 。

1、烧结瓦、混凝土瓦屋面

• 烧结瓦、混凝土瓦屋面的坡度不应小于30% 。
• 烧结瓦、混凝土瓦应采用干法挂瓦，瓦与屋面基层应固定牢靠。
• 有关尺寸规定：

瓦屋面檐口挑出墙面的长度不宜小于300mm;
脊瓦在两坡面瓦上的搭盖宽度，每边不应小于40mm;
脊瓦下端距坡面瓦的高度不宜大于80mm;
瓦头伸入檐沟、天沟内的长度宜为50mm~70mm;
金属檐沟、天沟伸入瓦内的宽度不应小于150mm;
瓦头挑出檐口的长度宜为50mm~70mm;
突出屋面结构的侧面瓦伸人泛水的宽度不应小于50mm。

2、沥青瓦屋面

• 沥青瓦屋面的坡度不应小于20%。
• 沥青瓦应具有自黏胶带或相互搭接的连锁构造。矿物粒料或片料覆面沥青瓦的厚度不应小于2.6mm，金属箔面沥青瓦的厚度不应小于2mm。
• 沥青瓦的固定方式应以钉为主、粘结为辅。每张瓦片上不得少于4 个固定钉;在大风地区或屋面坡度大于100% 时，每张瓦片不得少于6 个固定钉。
• 沥青瓦铺装的有关尺寸应符合下列规定：

脊瓦在两坡面瓦上的搭盖宽度，每边不应小于150mm;
脊瓦与脊瓦的压盖面不应小于脊瓦面积的1/2;
沥青瓦挑出檐口的长度宜为10mm~20mm;
金属泛水板与沥青瓦的搭盖宽度不应小于100mm;
金属泛水板与突出屋面墙体的搭接高度不应小于250mm;
金属滴水板伸人沥青瓦下的宽度不应小于80mm 。

八、玻璃采光井

1、玻璃采光井应采用安全玻璃，宜采用夹层玻璃或夹层中空玻璃；

2、玻璃原片应根据设计要求选用，且单片玻璃厚度不宜小于6mm；

3、夹层玻璃的玻璃原片厚度不宜小于5mm;

4、上人的玻璃采光顶应采用夹层玻璃;

5、点支承玻璃采光顶应采用钢化夹层玻璃;

6、所有采光顶的玻璃应进行磨边倒角处理。

九、细部构造

• 屋面细部构造应包括檐口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出人口、反梁过水孔、设施基座、屋脊、屋顶窗等部位。
• 檐口、檐沟外侧下端及女儿墙压顶内侧下端等部位均应作滴水处理，滴水槽宽度和深度不宜小于10mm。

1、檐口

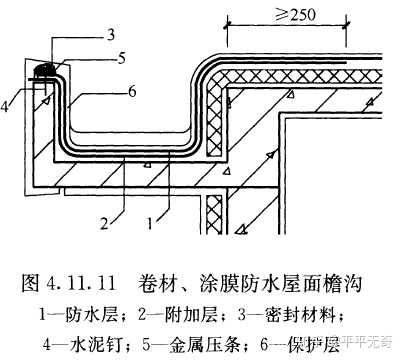

2、檐沟

• 檐沟和天沟的防水层下应增设附加层，附加层伸入屋面的宽度不应小于250mm；
• 檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严，涂膜收头应用防水涂料多遍涂刷；
• 檐沟外侧下端应做鹰嘴或滴水槽；
• 檐沟外侧高于屋面结构板时，应设置溢水口。

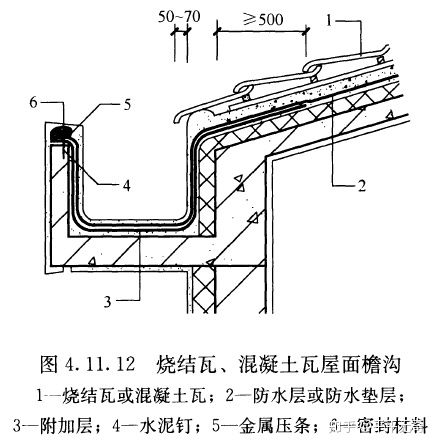

烧结瓦、混凝土瓦屋面檐沟：

• 檐沟和天沟防水层下应增设附加层，附加层伸入屋面的宽度不应小于500mm;
• 檐沟和天沟防水层伸人瓦内的宽度不应小于150mm ，并应与屋面防水层或防水垫层顺流水方向搭接;
• 檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严;涂膜收头应用防水涂料多遍涂刷;
• 烧结瓦、混凝土瓦伸入檐沟、天沟内的长度，宜为50mm~70mm。

沥青瓦屋面檐沟：

• 檐沟防水层下应增设附加层，附加层伸人屋面的宽度不应小于500mm;
• 檐沟防水层伸人瓦内的宽度不应小于150mm ，并应与屋面防水层或防水垫层顺流水方向搭接;
• 檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严;涂膜收头应用防水涂料多遍涂刷;
• 沥青瓦伸人檐沟内的长度宜为10mm~20mm;
• 天沟采用搭接式或编织式铺设时，沥青瓦下应增设不小于1000mm 宽的附加层。

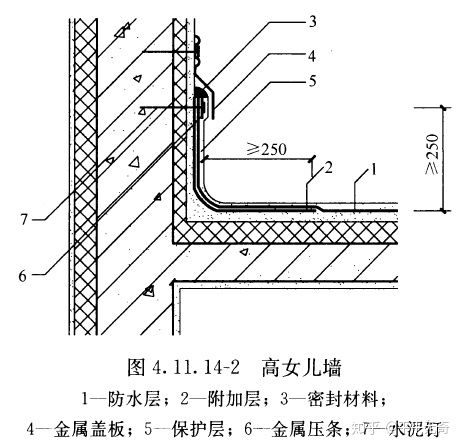

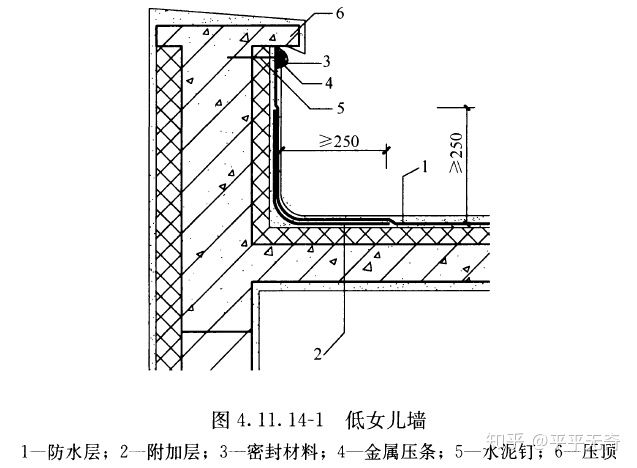

3、女儿墙和山墙

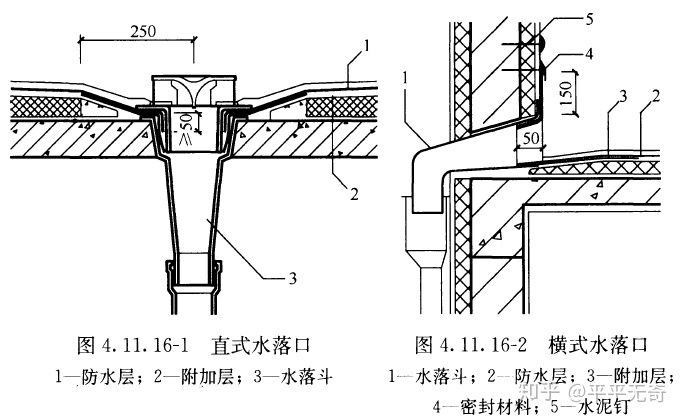

4、水落口

• 水落口周围直径500mm范围内坡度不应小于5%，防水层下应增设涂膜附加层；
• 防水层和附加层伸入水落口杯内不应小于50mm ，并应粘结牢固。

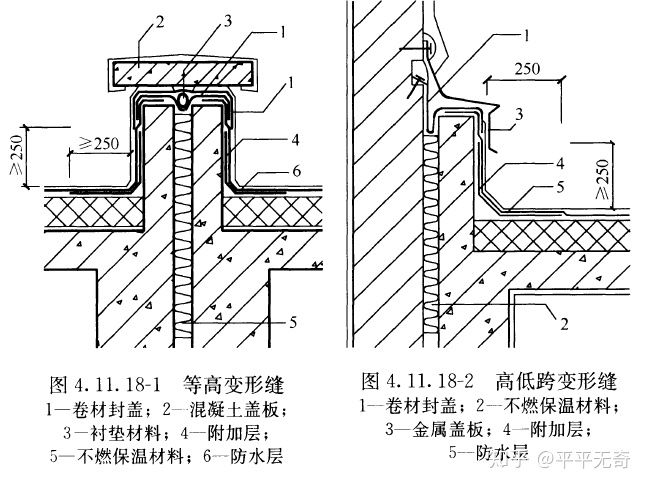

5、变形缝

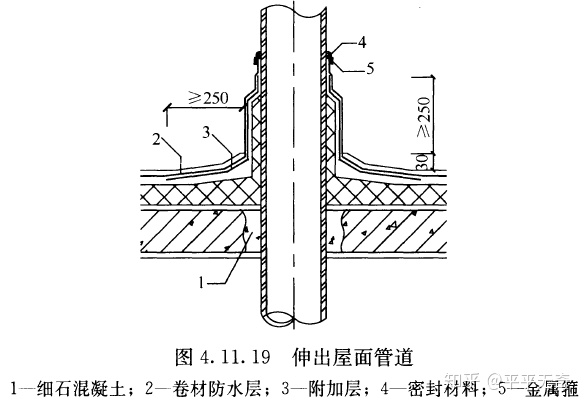

6、伸出屋面管道

• 管道周围的找平层应抹出高度不小于30mm 的排水坡;
• 管道泛水处的防水层下应增设附加层，附加层在平面和立面的宽度均不应小于250mm;
• 管道泛水处的防水层泛水高度不应小于250mm;
• 卷材收头应用金属箍紧固和密封材料封严，涂膜收头应用防水涂料多遍涂刷。

十、屋面工程施工

1、找坡与找平施工

• 找坡应按屋面排水方向和设计坡度要求进行，找坡层最薄处厚度不宜小于20mm 。
• 卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层均应做成圆弧形，且应整齐平顺。

2、卷材防水施工

• 卷材防水层基层应坚实、干净、平整，应无孔隙、起砂和裂缝。
• 卷材防水层施工时，应先进行细部构造处理，然后由屋面最低标高向上铺贴;
• 檐沟、天沟卷材施工时，宜顺檐沟、天沟方向铺贴，搭接缝应顺流水方向;
• 卷材宜平行屋脊铺贴，上下层卷材不得相互垂直铺贴。
• 立面或大坡面铺贴卷材时，应采用满粘法，并宜减少卷材短边搭接。

采用基层处理剂时，其配制与施工应符合下列规定:

• 基层处理剂应与卷材相容;
• 基层处理剂应配比准确，并应搅拌均匀;
• 喷、涂基层处理刑前，应先对屋面细部进行涂刷;
• 基层处理剂可选用喷涂或涂刷施工工艺，喷、涂应均匀一致，干燥后应及时进行卷材施工。
<
