防水在装修当中是不可或缺的，如果防水出问题，导致渗漏，不仅会给生活带来困扰，而且会导致财产损失。一旦出现问题，翻修成本很高。

因此，挑选一款好的防水材料至关重要！那么市面上的防水涂料合格情况如何呢？

2022年11月，《消费者报道》整理了国家、省市级市场监督管理局于2019年至2022年近4年发布的关于防水涂料的抽检情况。

结果显示，国家、省市级监管部门共抽检发现122批次防水涂料不达标，涉及科顺、金驰、水碧治、青龙、黑豹等品牌，断裂伸长率、固体含量、处理后的断裂伸长率、拉伸强度、有害物质等指标为“不达标重灾区”。

122批次不达标，科顺、金驰、青龙、黑豹、水碧治等品牌上“不达标黑榜”

家装过程中，如果防水处理不到位，就会容易引发一系列室内墙体发霉返潮、瓷砖脱落等问题，让人不胜其扰。

结果显示，国家、省市级市场监督管理局（及原工商及质监局）于2019年至2022年共抽检发现122批次防水涂料不达标。

其中诸多品牌均被检出不达标情况，包括科顺、金驰、青龙、黑豹、水碧治等。值得注意的是，其中检出不达标的1款标称“科顺”防水涂料是假冒的。

其中，标称“金驰”和“水碧治”商标的防水涂料均被检出4批次不达标，是此次122批次抽检中不达标次数较多的。

“金驰”防水涂料标称由“河北金驰防水建材有限公司”生产，4批次不达标具体如下：2022年8月，河北省市场监督管理局发布，抽检发现4批次标称商标为“金驰”的液体卷材（聚合物乳液建筑防水涂料）不达标，涉及规格型号为18kg 蓝色 Ⅱ型 A类、18kg 蓝色 Ⅱ型 B类、18kg/桶 黑色 A类 Ⅰ型、4kg/桶 Ⅱ类 B类，不达标项目为固体含量、断裂延伸率、低温柔性。

“水碧治”防水涂料标称由“北京世纪永峰防水材料有限公司”生产，4批次不达标具体如下：2022年6月，北京市市场监督管理局发布，4批次标称商标为”水碧治“产品不达标，产品为环保型丙烯酸防水涂料、金属屋面防水涂料、聚氨酯防水涂料、水性聚氨酯防水涂膜，涉及项目为拉伸强度、断裂延伸率、处理后的断裂延伸率、包装标志、固体含量、游离甲醛、粘结强度、挥发性有机化合物（VOC）。

另外，“正黑豹皇”“强力黑豹”“黑豹”“正黑豹”等含有“豹”字眼的防水涂料不少也被检出不达标。

例如2021年7月，广东省市场监督管理局发布，1批次标称由“东莞市雄发粘合剂有限公司”生产的“强力黑豹”防水涂料（第三代）不达标，涉及项目为固体含量、拉伸强度、断裂伸长率和不透水性。2019年4月，深圳市市场监督管理局发布，2批次标称由“东莞市雄发粘合剂有限公司”生产的“正黑豹皇”防水涂料（Ⅲ型）不达标，涉及项目为游离甲醛。

2021年7月，广东省市场监督管理局发布，2批次标称由“深圳金瓶黑豹建材有限公司”生产的防水涂料不达标，分别为“黑豹”聚合物水泥防水涂料（浓缩型）和“正黑豹”聚合物水泥防水涂料，涉及项目为游离甲醛和断裂伸长率。

而大牌“科顺”防水涂料也有不达标情况。

2022年6月，北京市市场监督管理局发布，1批次标称由“南通科顺建筑新材料有限公司”生产的“科顺”Y300全优弹性防水涂料不达标，规格型号为12kg/套 II型，涉及项目为拉伸强度（无处理）、包装标志。

另外，1批次假冒的“科顺”防水涂料也被检出不达标。标称由“佛山市科顺建筑材料有限公司”生产，标称商标为“科顺”R300润涂多功能的防水涂料不达标，涉及项目为挥发性有机化合物（VOC）、包装标志，但标称生产者认定该样品冒用其厂名、厂址。

市面上有不少类似的假冒大牌的防水涂料，消费者尽量到正规渠道购买。

断裂伸长率、固体含量为不达标指标“重灾区”

防水涂料专为良好的防水性能而开发，被广泛应用在地下室、卫生间、浴室、厨房和外墙等需要进行防水处理的基层表面。

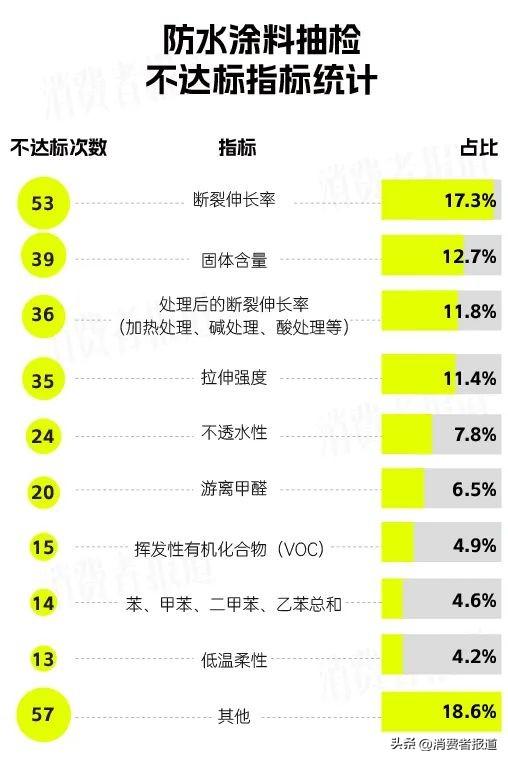

此次抽检整理发现，122批防水涂料不达标，但不达标项目集中在断裂伸长率、固体含量、处理后的断裂伸长率、拉伸强度、甲醛、VOC等几个指标上。

其中断裂伸长率、固体含量为不达标的“重灾区”，特别值得注意。

一、断裂伸长率。

其中防水涂料不达标最严重的项目为断裂伸长率，检出高达53批次，约占17.3%。

断裂伸长率指的是物体受外力作用至拉断时，拉伸后的伸长长度与拉伸前长度的比值，用百分比表示。

防水涂料具有多种类型，例如PU聚氨酯类、JS聚合物水泥、丙烯酸类、水泥灰浆类等。

根据国家标准GB/T 23445-2009《聚合物水泥防水涂料》，断裂伸长率的测试项目可分为无处理、加热处理、碱处理、浸水处理、紫外线处理。以Ⅱ型为例，断裂伸长率在处理、加热处理、碱处理、浸水处理时的要求分别为80%、65%、65%、65%。而PU防水涂料的断裂伸长率I型应≥500%，Ⅱ型应≥450%，Ⅲ型应≥250%。

拉伸性能的测试需要按照厂家指定的比例分别称取适量液体和固体组分，混合后搅拌、静置、倒入模具涂覆并脱模，干燥处理后冲切成试件，然后按不同处理条件规定进行拉伸试验。例如热处理的条件为80℃，168小时，而浸水处理的条件是浸水168小时，然后60℃烘干18小时。

如果防水涂料的断裂伸长率、拉伸强度等项目不符合标准要求，就会可能导致产品易渗水，防水效果差，使用寿命短。

二、固体含量。

固体含量是防水涂料第二大不达标项目，检出39批次，为12.7%。

固体含量指的是防水涂料中的不挥发物含量，即一定温度下加热后剩余物质量与试样质量的百分比。

不同防水涂料标准不一样。根据国家标准GB/T 23445-2009《聚合物水泥防水涂料》，JS防水涂料固体含量应≥70%。而根据国家标准GB/T 19250-2013《聚氨酯防水涂料》，PU防水涂料的单组份固体含量应≥85%，多组份固体含量应≥92%。

三、游离甲醛、VOC等有害物质。

防水涂料中的有害物质也有部分批次不达标，其中游离甲醛20批次，VOC15批次。

装修中，消费者最关心的莫过于环保了，环保问题中，又以甲醛、TVOC、苯等有害气体为甚。

甲醛是一种强烈刺激性气体，可引起咳嗽、过敏，具有易挥发、毒性高等特点，被国际癌症研究机构（IARC）列为第一类致癌物。甲醛超标可导致刺激、过敏、嗅觉异常、肺功能异常、肝功能异常和免疫功能异常等问题。

VOC是挥发性有机化合物的简称，会使人头痛、恶心、呕吐等，危害人的肝脏、肾脏、大脑和神经系统等。

苯对人体毒性较强，慢性苯中毒易导致上呼吸道、皮肤和眼睛的强烈刺激，可引起再生障碍性贫血、白血病，被世界卫生组织确定为强烈致癌物。

防水属于隐蔽工程，防水做完可能就刷漆或贴砖，如果选择不达标的防水涂料，长期释放出有毒气体，危害人体健康。

防水涂料不达标的主要原因，一是粉料与液料的配制比例不准确，致使涂层拉伸性能下降；二是厂家未严格控制原材料质量，致使成品中含有过量有害物质或产品质量下降。

《消费者报道》建议

（1）按需选择不同类型的防水涂料。例如PU聚氨酯类的特点是弹性大，延展性好，适应性强，通常适用于户外、地下室、游泳池等；而JS聚合物类环保性能优异，性能稳定，防水寿命长，干燥时间快，通常用于对环保要求较高的场地。

（2）施工后要进行闭水测试。防水通常是装修中最早进场施工，完工后也是最为隐蔽的，一旦翻修则成本很高，因此施工效果至关重要。闭水实验也叫蓄水试验，是检验室内防水质量的重要检验手段，需要放满足够容积的水，蓄水时间一般为24小时。

【特别声明】：本篇内容所采用的原始数据均源自权威官方网站，数据客观真实。如相关抽检结果数据经政府有关部门核实及认定后确认有变更事实的，请及时联系本刊。
