房顶屋面防水施工

更新时间：2025-04-11 点击数：

武汉神盾防水防腐工程有限公司
 混凝土屋面SBS改性沥青防水卷材施工案例简介

一、工程背景
 某工业厂房混凝土屋面因原沥青卷材防水层老化开裂（使用年限超15年），导致渗漏频发，影响厂房正常运营。经勘查发现：
 1. 材料老化：原SBS卷材多处脆化、空鼓，搭接缝脱开；
 2. 结构缺陷：排水口堵塞，基层鼓包面积达30%；
 3. 节点失效：女儿墙根部、管根等部位密封胶脱落，雨水倒灌。

二、解决方案与材料选型
 1. 核心工艺：
 • "基层修复+复合防水层"技术体系：铲除原失效防水层，修复空鼓裂缝后，采用"非固化橡胶沥青涂料+SBS改性沥青卷材"复合工艺；
 • 排气系统优化：增设直径100mm排气孔（间距≤6m），解决基层鼓包问题。

2. 材料特性：
 • SBS改性沥青卷材：4mm厚聚酯胎体，耐高温115℃/低温-25℃，抗拉强度≥500N，延伸率≥30%，搭接缝热熔焊接形成连续防水层；
 • 非固化橡胶沥青涂料：自愈性强，可填补基层微小裂缝，与卷材形成"刚柔并济"结构。

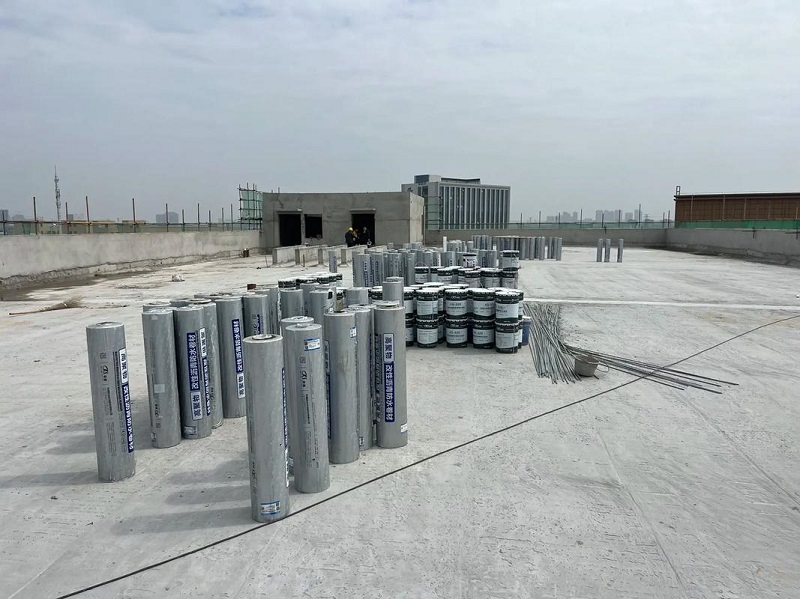

三、施工流程
 1. 预处理阶段（5天）：
 • 机械铲除原防水层，喷砂处理混凝土基层至无浮灰（粗糙度40-70μm）；
 • 裂缝注浆修复：高压灌注改性环氧树脂，空鼓区域承载力提升至1.5kN/㎡。

2. 防水层施工（15天）：
 • 基层处理：涂刷冷底子油（稀释沥青涂料），干燥后含水率≤8%；
 • 细部强化：
 ◦ 女儿墙根部：上翻350mm，加贴30cm宽附加层，丁基胶嵌缝；

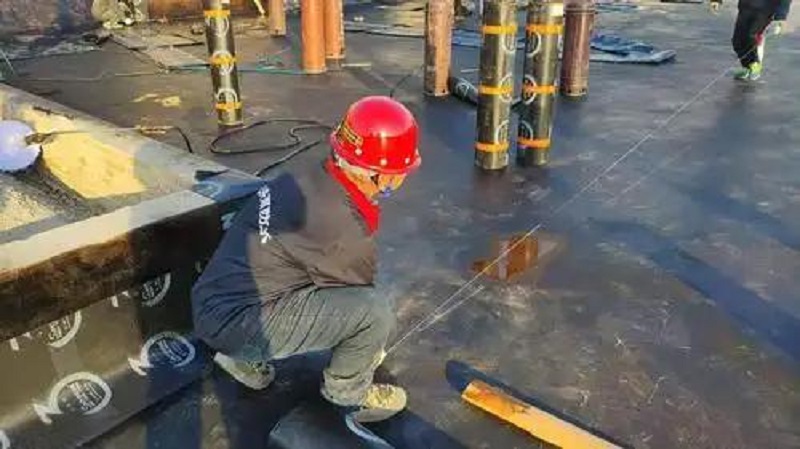

 ◦ 管根部位：包裹聚酯布形成"防水罩"，热熔密封；

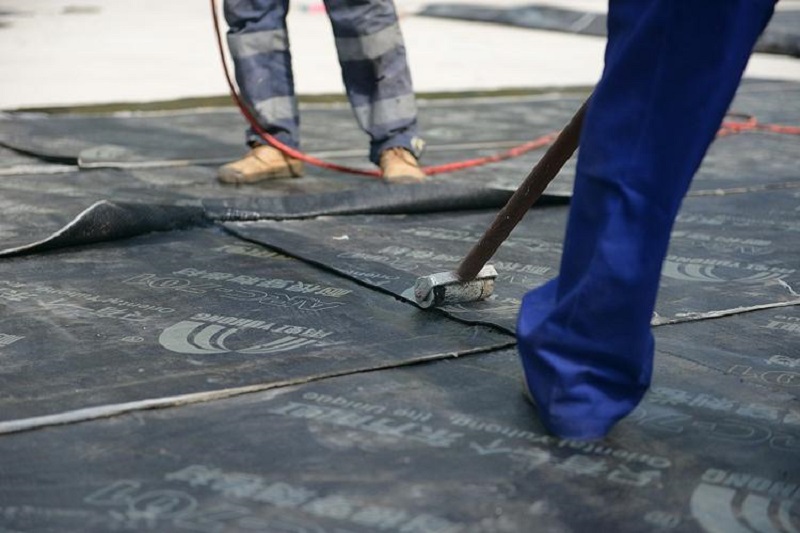

 • 卷材铺贴：

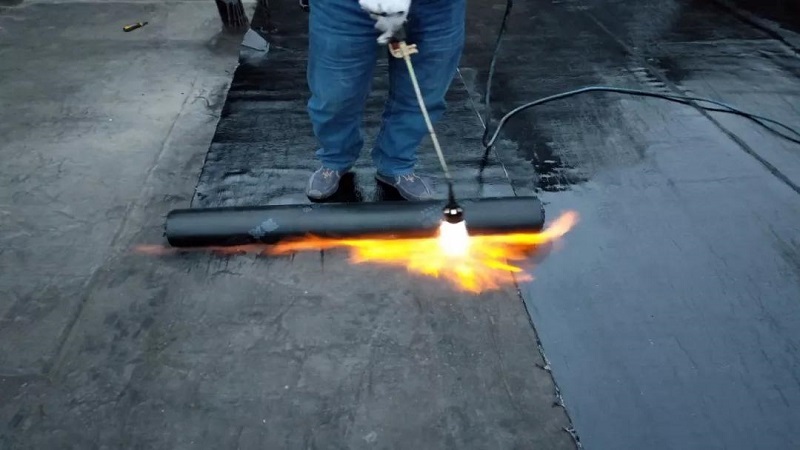

 ◦ 采用热熔法施工，喷枪与卷材夹角30-45°，长边搭接≥80mm，短边搭接≥100mm；
 ◦ 分两遍施工，第二遍与第一遍错缝500mm以上。

3. 保护层施工（5天）：
 • 40mm厚C20细石混凝土保护层，内配Φ6@150双向钢筋网，分格缝间距≤6m嵌填聚氨酯密封胶。

四、质量控制要点
 1. 过程检验：
 • 基层含水率红外检测（≤8%），涂层厚度每100㎡抽检5点（允许偏差±10%）；

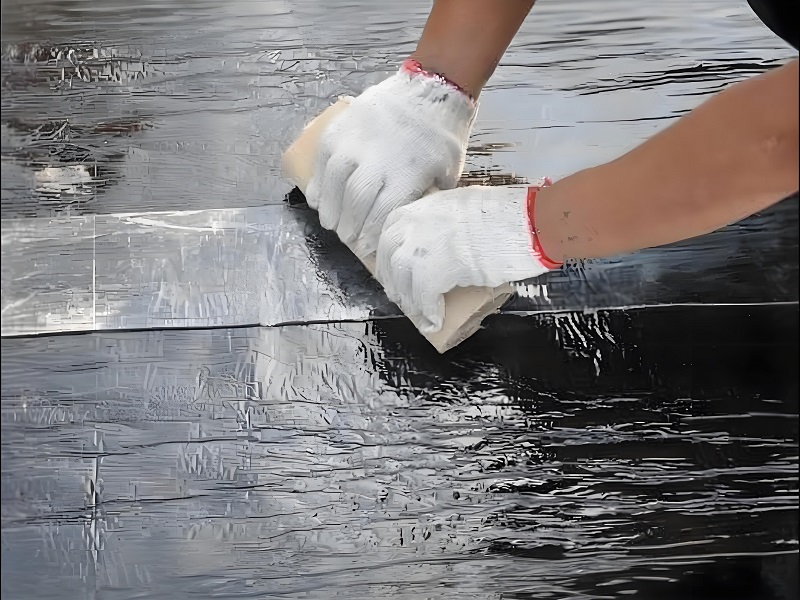

 • 搭接缝密封性测试：热熔胶溢出宽度≥5mm。

2. 验收标准：
 • 蓄水试验：注水深度50mm，24小时无渗漏；
 • 红外热成像全屋面扫描，无低温渗漏点。

五、成效与亮点
 1. 技术突破：
 • 采用"免拆除基层修复技术"，减少建筑垃圾60%；
 • 优化排水坡度至2%，增设导气管预防鼓包复发。

2. 经济效益：
 • 防水层设计寿命≥10年，维保成本降低50%；
 • 施工期间厂房局部作业，未影响正常生产。

 注：本案例综合《屋面工程技术规范》（GB 50345）与现场创新工艺，可为同类混凝土屋面翻修提供标准化参考。施工参数需结合具体项目调整，实施前需签署《技术交底确认书》

Tag： 厂房漏雨 厂房防水 防水公司 神盾防水 防水
