　一、屋面构造
　　保温屋面构造层次示意图：

　　倒置式屋面构造层次示意图：

　　二、找平层施工
　　一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。
　　1厚度及技术要求
　　⑴水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。
　　⑵细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。
　　⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8（沥青：砂）质量比。
　　2找平层的排水坡度
　　平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。
　　3节点处理
　　找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。内部排水的落水口周围，找平层应做成略低的凹坑。
　　高低跨变形缝处理：

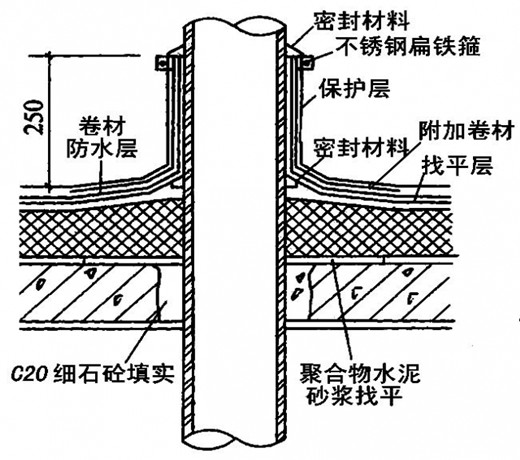

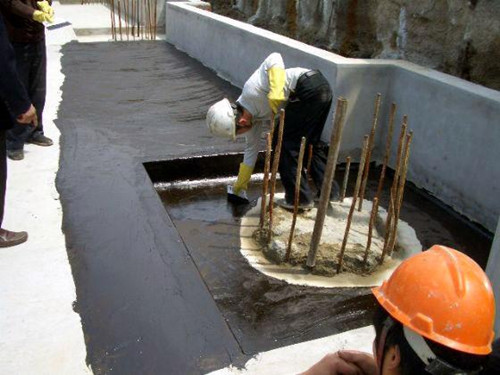

伸出屋面管道防水处理：

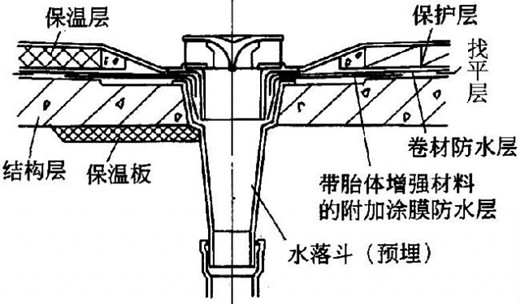

直式水落口：

　　4找平层的分格缝
　　找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

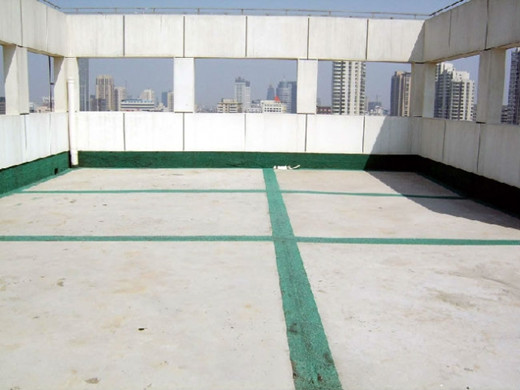

　　屋面分格缝的面层处理：

　　三、保温层施工
　　1保温层材料
　　保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。目前较多使用的是岩棉板、EPS聚笨板、XPS挤塑板等板状材料。聚胺酯硬泡防水保温等一体化系统发展迅速。
　　2保温层的施工
　　保温层施工前基层应平整、干燥和干净，保温板紧贴（靠）基层、铺平垫稳、分层铺设时上下层接缝错开，拼缝严密，板间缝隙应采用同类型材料嵌填密实，粘贴应贴严粘牢，找坡正确。
　　岩棉板保温层铺设：

XPS挤塑板保温屋面：

　　屋面聚氨酯防水保温一体化系统采用高压无气喷涂机现场直接发泡成型工艺，使屋面防水保温一体化，形成的防水保温层连续无接缝，具有保温效果优异、粘接性能好、强度高、抗渗透性强和耐老化性能优异等特点。

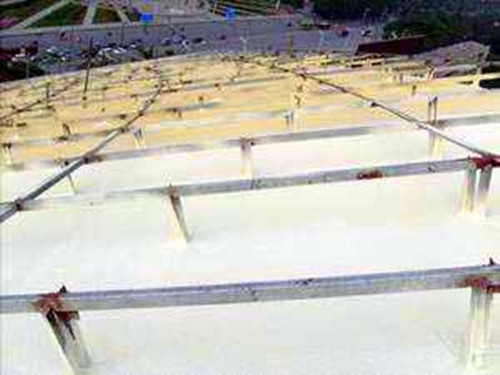

　　喷涂聚氨酯硬泡：

　　聚氨酯防水保温屋面：

　　屋面效果：

　　四、卷材防水层施工
　　1沥青卷材防水层施工
　　沥青卷材防水层只允许在防水等级为Ⅲ、Ⅳ级的屋面防水层中使用，Ⅲ级屋面为三毡四油，Ⅳ级屋面为二毡三油。
　　⑴卷材存放
　　不同品种、标号、规格的卷材应分别直立堆放，高度不超过2层。避免雨淋、日晒和受潮，严禁接近火源和热源，避免与化学介质和有机溶剂等有害物质接触。

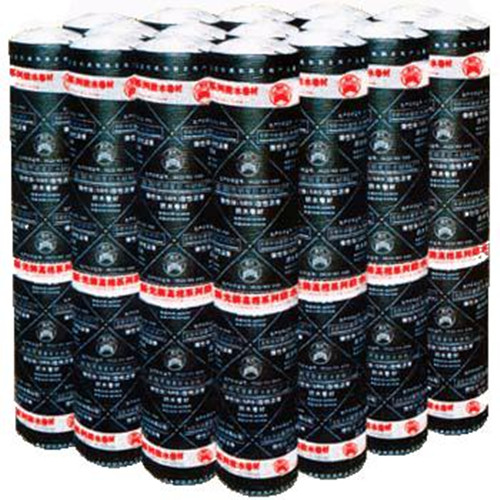

　　防水卷材的存放：

　　⑵基层清理及干燥程度检查
　　沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前，基层必须干净、干燥。

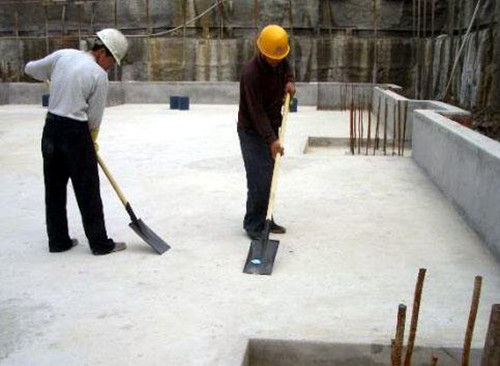

　　清理基层：

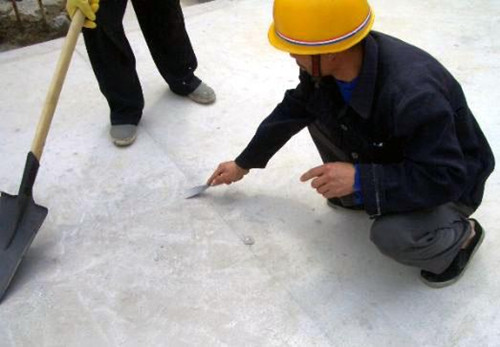

　　铲除灰渣、油污等附着物：

　　将一块1m2卷材平坦干铺在找平层上，静置3～4h后掀开检查，找平层覆盖部位无水印即可铺设。
　　⑶基层处理
　　基层处理剂(冷底子油)具有较强的渗透性和憎水性，能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行，涂刷应薄而均匀、不得有空白、麻点或气泡。
　　冷底子油施工：

　　涂刷环氧改性沥青基层处理剂：

　　⑷卷材的铺贴方向
　　当屋面坡度小于3%时，卷材宜平行屋脊铺贴；屋面坡度在3～15%时，卷材可平行或垂直屋脊铺贴；屋面坡度大于15%或屋面受震动时，卷材应垂直屋脊铺贴；上下层卷材不得相互垂直铺贴。
　　平行于屋脊铺贴时，应从天沟或檐口开始向上逐层铺贴，两幅卷材的长边搭接(压边)应顺流水方向，长边搭接宽度不小于70mm(满粘法)或100mm(空铺、点粘、条粘法)；短边搭接(接头)应顺主导风向，搭接宽度不小于100mm(满粘法)或150mm(空铺、点粘、条粘法)。
　　相邻两幅卷材短边搭接缝应错开不小于500mm，上下两层卷材应错开1/3或1/2幅卷材宽度。平行于屋脊铺贴可一幅卷材一铺到底，工作面大、接头少、效率高，利用了卷材横向抗拉强度高于纵向抗拉强度的特点，防止卷材因基层变形而产生裂缝，宜优先采用。

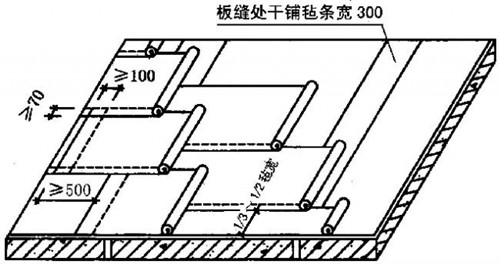

　　卷材水平铺贴搭接要求：

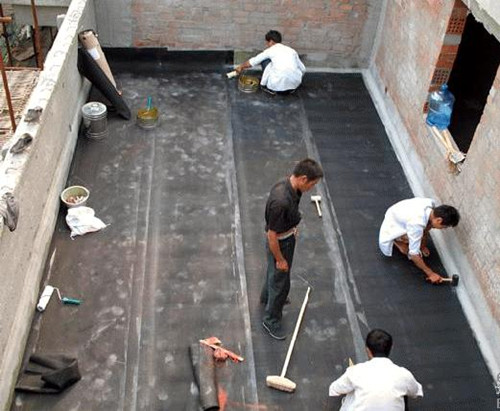

　　卷材平行于屋脊铺贴：

　　垂直于屋脊铺贴时，则应从屋脊向檐口铺贴，压边顺主导风向，接头顺流水方向，屋脊处不能留设搭接缝，必须使卷材相互越过屋脊交错搭接以增强屋脊的防水和耐久性。
　　铺贴大面积屋面防水卷材前，应先对落水口、天沟、女儿墙和沉降缝等地方进行加强处理，做好泛水处理，再铺贴大屋面的卷材，当铺贴连续多跨或高低跨屋面时，应按先高跨后低跨、先远后近的顺序进行。

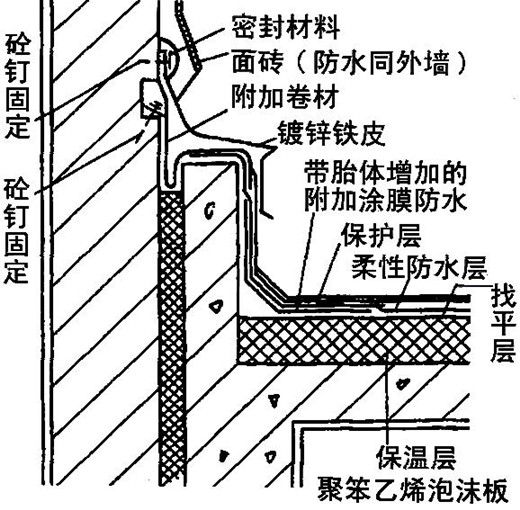

　　高低跨屋面泛水处理：

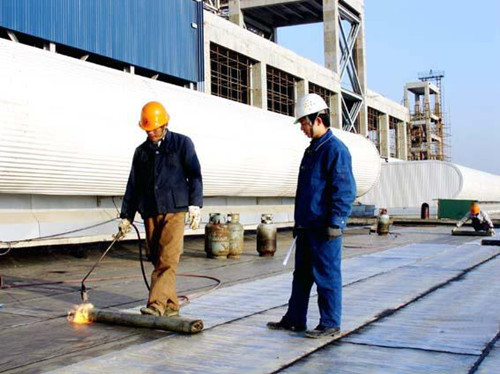

　　⑸铺贴方法
　　主要有浇油法、刷油法、刮油法和撒油法。
　　①浇油法：又称赶油法，是将沥青胶浇到基层上，然后推着卷材向前滚动使卷材与基层粘结紧密；
　　②刷油法：是用毛刷将沥青胶在基层上刷开，刷油长度以300～500mm为宜，出油边不应大于50mm，然后快速铺压卷材；
　　③刮油法：是将沥青胶浇在基层上后，用厚5～10mm的胶皮刮板刮开沥青胶铺贴；
　　④撒油法：用于基层不太干燥、需做排气屋面的情况，在铺第一层卷材时，先在卷材周边满涂沥青，中间用撒蛇形花的方法撒油铺贴，其余各层仍按浇油、刮油、刷油法铺贴。
　　沥青胶中的沥青成分应与卷材中沥青成分相同。热沥青玛偙脂的加热温度不超过2400C，使用温度不低于1900C，沥青玛偙脂应涂刮均匀，不得过厚或堆积。
　　粘结层厚度：热沥青玛偙脂为1～1.5mm，冷沥青玛偙脂为0.5～1mm；
　　面层厚度：热沥青玛偙脂为2～3mm，冷沥青玛偙脂为1～1.5mm。
　　⑹保护层的施工：绿豆砂保护层是在各层卷材铺贴完后，在上层表面浇一层2～4mm的沥青胶，趁热撒上一层粒径为3～5mm的小豆石，并加以压实，使豆石与沥青胶粘结牢固，未粘结的豆石应扫除干净；
　　采用水泥砂浆、块材或细石砼等刚性保护层时，保护层与防水层之间应设置隔离层，保护层应设分格缝，水泥砂浆保护层分格面积宜为1m2；块体材料不宜大于100m2，细石砼保护层不大于36m2。刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。
　　2高聚物改性沥青卷材防水层施工
　　高聚物改性沥青卷材可在防水等级为Ⅰ、Ⅱ、Ⅲ级的屋面防水层中使用。Ⅲ级屋面可一道设防，卷材厚度不小于4mm；Ⅱ级屋面应二道设防，卷材厚度不小于3mm；Ⅰ级屋面应三道或三道以上设防，卷材厚度不小于3mm。
　　⑴搭接长度
　　长边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法)；短边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法)。

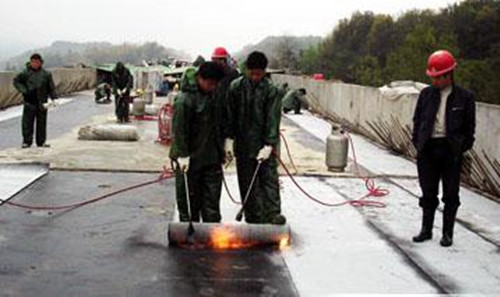

　　SBS卷材的长边搭接：
