武汉楼顶、屋顶防水翻新，SBS防水卷材施工工艺

今天我要为大家讲解屋面防水卷材的相关知识。屋面防水卷材施工是防水行业最常态化的施工作业。屋面防水因为其自身独特的面积较广，开阔平整的特点以及受自然环境因素制约较大等原因，在选材上一般都会考虑防水卷材作为屋面防水的主材料。除了卷材的选型，防水施工的质量直接影响屋面防水卷材的防水功效和防水结构的使用年限。当然只要是做防水行业的，零零散散的基本上都知道防水卷材施工的要求。只是没有进行过系统的整理罢了。

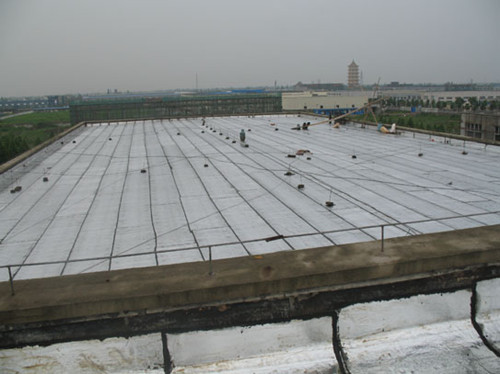

屋面防水卷材施工要点

屋面防水卷材施工要点1

基层坡度必须符合设计要求且表面要求干燥、平整。

屋面防水卷材施工要点2

大面积防水卷材施工开始之前，要对屋面阴阳角部位进行粘贴附加层处理，一般来说，附加层的宽度为300-500 mm且厚度不小于3mm。

屋面防水卷材施工要点3

在卷材铺贴前要做好弹线定位工作，施工时按照弹线位置进行铺贴。这样做的目的是保证卷材施工位置的准确性和没有遗漏。

屋面防水卷材施工要点4

单层卷材铺贴时，卷材短边最好错开1000mm；双层卷材铺贴时，上下卷材短边要错开500mm以上。

屋面防水卷材施工要点5

屋面立面部位卷材铺设要满粘铺贴且确保无空鼓现象。

屋面防水卷材施工要点6

伸出屋面的钢筋头部位要进行密缝加强处理。

屋面防水卷材施工要点7

落水口与基层相交部位要剔“v”槽并嵌密缝胶后再进行附加层的铺贴。

屋面防水卷材施工要点8

屋面立面收头的防水卷材末端在溢出沥青条的同时要钉金属压条并涂刷专业的防水涂料。

屋面防水卷材施工要点9

防水卷材铺设施工完工后别忘记再根据要求做相应的保护层或饰面层工程。 这很关键。是对防水卷材层一项非常重要的保护工作。

屋面防水卷材的渗漏原因及修复办法

一、外界环境因素

1、日照

太阳对柔性防水材料不好。太阳光线的能量使沥青油毡温度升高且诱发化学反应，从而加速防水材料的氧化、老化，使沥青油毡的韧性减少，脆性增加，对于可发生光化学反应的防水材料体系，情况更加复杂。在普通防水卷材的应用初期，阳光提供了化学交联反应所必须的能量，材料的强度和弹性有可能改善；但是随着时间的拉长，光照能量最终会导致并加速防水卷材的老化和断裂。

2、温度

高温能够加快沥青材料的氧化、老化过程。对于一些加入了增塑剂（增塑剂一般为沸点较高、不容易挥发、与沥青油毡有良好相溶性的低分子油状物，可以增加沥青油毡的韧性）的防水材料，温度过高还可以促进增塑剂的迁移，导致材料脆性的增加。这样，假如环境气温变化较大或温度较低时，材料发生断裂或龟裂的概率将明显增加。此外，在高温状态下材料的粘流性很大，当材料受到外力所引起的应力作用时，容易产生塑性蠕变。低温可以使普通防水卷材材料的脆性增加，在一定时期内，材料在某一低温状态下假如防水材料的柔性不足，随着材料内部应力的慢慢积累可能导致材料的低温龟裂与变形断裂。

3、降雨量（包括降雨和降雪）

降雨量大小对防水材料的影响不是很大。对于普通的防水卷材来说，较频繁和长期的屋面积水，也会对此造成局部损坏。降雪过程伴随着降温和比较长的融化过程，也会增加普通防水材料的脆性。

二、施工方法不当

施工方法不当是屋面沥青油毡防水卷材渗漏或破坏的原因之一。例如屋顶基层凹凸不平或基层没有清扫干净，从而有杂土等灰尘混入形成隔离层；找平层强度低，质量差；屋面面积比较大，分仓缝设置不合理等等。

外界环境因素及施工方法不当，导致了普通防水卷材还没有到它的使用年限就出现渗漏或破坏，它们通常是以防水卷材“鼓包”、开裂以及卷材防水材料与结合层的剥离。

三、屋面本身构造

屋面本身构造对普通防水材料影响较大。比如：屋顶的坡度，如果在屋顶坡度比较大的情况下，屋面降水能够顺利的排出屋面，减少了雨水与沥青油毡防水卷材的接触时间，也减小了防水卷材出现渗漏的机率，从而延长了防水材料的使用寿命。

上屋面检修时，在不注意保护的情况下，沥青油毡很容易被踩坏。其他设备安装于屋面时为了固定可能会破坏普通防水卷材。

沥青油毡防水卷材渗漏的常见现象和解决办法

1、沥青油毡卷材防水材料与结合层的剥离。

沥青油毡防水卷材与基层剥离，会严重影响防水质量，致使卷材下垂，收头脱落，雨水侵入，出现渗漏。

沥青油毡防水卷材出现这种情况大多数是因为找平层、基层质量没有把好关（比如找平层质量低劣，没有充分干燥、容易起砂；基层表面凹凸不平等）；或者说普通防水卷材本身的质量不合格；或者由于热胶结料和自粘型卷材施工温度低，造成防水层和基层粘结不牢而剥离脱开。

常见的处理方法有：

①在较小的屋面范围内，一般可以切开防水层，然后使其干燥，待其干燥后再涂刷粘结剂重新粘贴，最后在切缝处粘贴300mm宽的卷材条。

②在大坡度的屋面上，可采用机械固定的方法进行处理。通常在普通防水卷材剥离处用带钉子或压条钉牢，然后在钉子上面用密封材料封严（如果采用钢压条时必须对钢压条进行防锈处理）。

③在屋面与墙体、或结构突出屋面的接缝处通常采用搭接处理，通常把防水层切开后，将立面防水卷材翻起，清扫找平层，用满粘法铺贴一层防水卷材并与水平防水卷材压茬粘结，然后将立面防水卷材翻下重新粘贴，卷材的搭接宽度应该大于150mm。

2、防水卷材的“鼓包”。

沥青油毡防水卷材出现鼓包的情况经常出现。一般在下面两种情况下比较容易出现：一种是室内蒸气透过结构层渗透到普通防水卷材的底面；另一种是在保温层或找平层中留有一定的水蒸气，这些水汽蒸发或膨胀使普通防水卷材出现鼓包。鼓包一般从底层卷材开始由小到大，逐渐发展，有的大小鼓包成片串连，大的直径可达200～300mm，局部隆起高达50～80mm。

沥青油毡防水卷材出现“鼓包”而渗漏时，一般可根据“鼓包”的大小及严重程度，采用不同的处理方法。当“鼓包”的直径较小时（一般是指鼓包的直径小于80mm），通常采用抽气灌粘合剂加以处理。具体做法：在鼓包的两边钻两个小孔，一孔用针筒将鼓包内的空气抽出，另一孔用针筒注入粘合剂，然后用力碾压，使之与普通防水卷材的基层粘结牢固。最后在两个针孔处用密封材料封严实。对于“鼓包”的直径较大时，一般将“鼓包”割除，重新修补。

3、卷材防水层的开裂。

防水卷材开裂的主要原因有：1.找平层强度低，质量比较差；2.屋面的面积大，分仓缝设置不合理；3.砂浆找平层干湿大导致开裂；4.还有环境温度变化无常导致混泥土开裂或砂浆开裂等等。

编辑总结：以上就是屋面防水卷材施工要点及渗漏原因分析的相关知识介绍，希望能够帮助到有这方面需求的朋友们！如需了解更多相关资讯，请继续关注我们网站，后续将呈现更多精彩内容。您也可以上齐家商城购买你心仪的产品。
